Упакованный в корпус SSOP6 размером 2,9 x 2,8 x 1,25 мм, BD14210G-LA измеряет напряжение на внешнем резисторе верхнего плеча и преобразует его в напряжение относительно шины 0 В с фиксированным коэффициентом усиления 20. Максимальное смещение составляет ±0,6 мВ (относится к ввод).
Ему нужен собственный источник питания от 2,7 до 5,5 В, от которого он обычно потребляет 170 мкА и работает при температуре от -40 до +125 ° C.
Это первый в семье(см. таблицу) микросхем измерения тока на стороне высокого напряжения с коэффициентом усиления до 200. Также будут двойные версии в корпусе TSSOP-B8J размером 3 x 4,9 x 1,1 мм.
| каналы | Потребление | Прирост | Упаковка | |
| БД14210Г-ЛА | 1 | 170 мкА | 20В/В | SSOP6 2,9 х 2,8 мм (х 1,25 макс.) |
| ☆BD14211G-LA | 50 | |||
| ☆BD14212G-LA | 100 | |||
| ☆BD14213G-LA | 200 | |||
| ☆BD14215FVJ-LA | 2 | 310 | 20 | ЦСОП-B8J 3,0 х 4,9 (х 1,1 макс.) |
| ☆BD14216FVJ-LA | 50 | |||
| ☆BD14217FVJ-LA | 100 | |||
| ☆BD14218FVJ-LA | 200 |
☆ в разработке

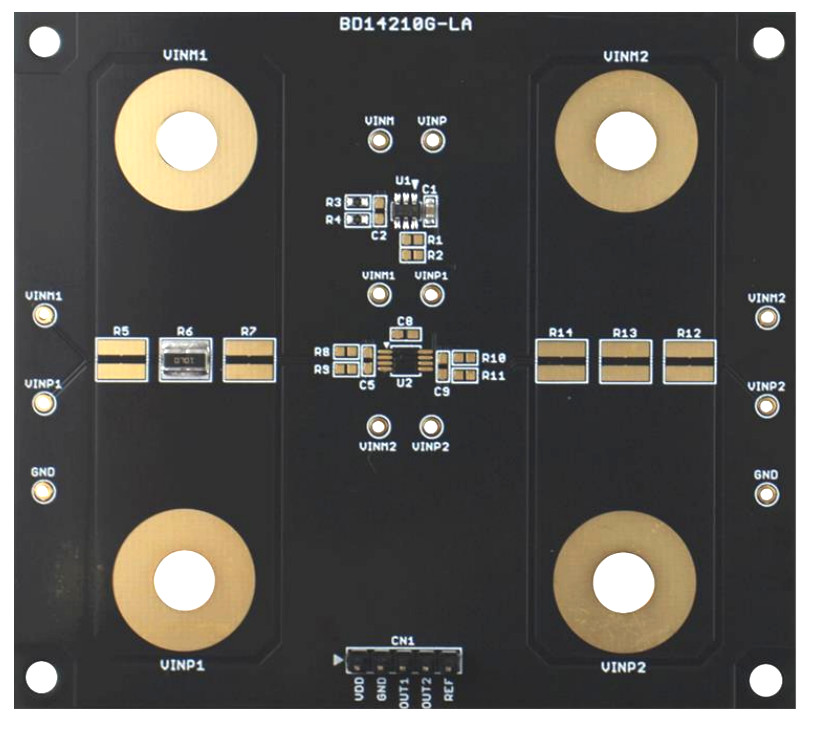

Для развития есть Refsens003 Комплект для оценки измерения тока ±30 А (на фото), в котором используется собственный чувствительный резистор LTR50UZPFU с Усилитель измерения тока BD14210G-LA.
